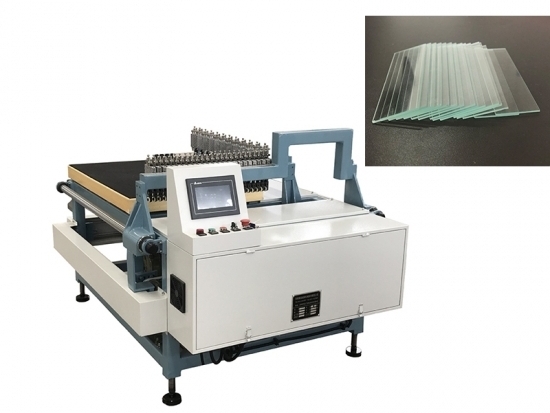

Máquina de corte de lâminas de microscópio (semi-automática)

Máquina de corte de vidro semiautomática

UM. descrição do produto

Mesa de corte de precisão de ponte dupla tipo viaduto semiautomática com corte de múltiplas facas com alta eficiência, precisão precisa, adequada para corte descartável de vidro grande em pedaços pequenos. Nossa máquina de corte automático de vidro semie pressiona o painel de controle apenas no dispositivo automático, o motor de passo aciona o corte automático de feixe duplo, cortando o retorno automático duplo após a conclusão.

B. princípio operacional

Modo de corte móvel de feixe duplo

ï¼1ï¼Parte ambulante: para movimento em linha reta bidirecional do eixo X, Y, feixe de acionamento do motor de passo do eixo X na velocidade de corte lento, corte após retorno rápido à origem da peça e, em seguida, o eixo Y trabalha da mesma maneira

ï¼2ï¼Peça de corte: A viga de corte X, Y está equipada com uma série de caixas de facas de corte, pode ser ajustada entre a distância. Para atingir o tamanho da mudança de vidro cortado

ï¼3ï¼Todas as ações acima são controladas centralmente pelo PLC, a interface de exibição é exibida nos idiomas chinês e inglês e os dados de entrada são controlados diretamente

C. parâmetro

Tamanho máximo de corte: 930*630 (mm)

Tamanho mínimo de corte: 76,2 x 25,4 (mm)

Quantidade de cortador: X-14pcs, Y-26pcs.

Mesa de trabalho: 950x 650 (mm)

Espessura de corte: 1mm

Operador: 1-2 pessoas

A eficiência de corte: 1-2 folhas/min

Paralelismo de corte: ⤠0,15mm

Diagonal: ⤠0,25 mm

Motor de passo: 400W*2 Changzhou Meigang

Aerador: 0,75KW Xangai

CLP: Delta

Tela sensível ao toque: Delta

Eixo óptico de transmissão: eixo rígido de 40 diâmetros

Correia transportadora: correia Foshan Fu Jia Da

Potência total: 1,55KW

D. escopo de aplicação

Adequado para vidro de móveis, vidro elétrico, vidro de parede cortina, vidro oco e outras operações de processamento profundo.

A nova mesa de corte semiautomática da nossa empresa tem as seguintes vantagens em comparação com os mesmos produtos da indústria:

A operação do motor na mesa de corte adota motor de passo de alta potência importado (25N.m) e velocidade, grande torque, sem ruído, excelente desempenho de frenagem.
