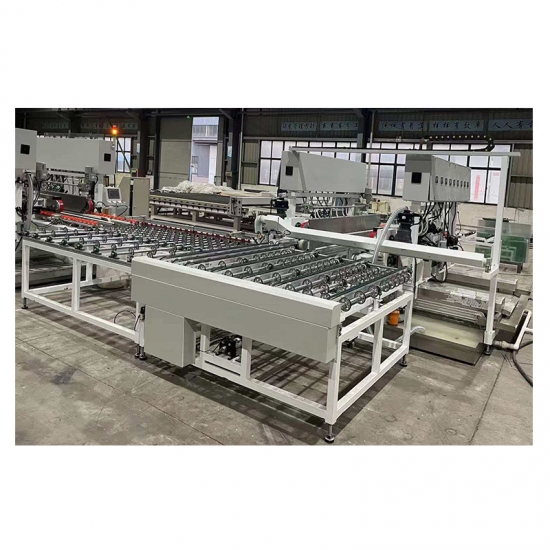

Linha de retificação de bordas de vidro para produção em fábrica de vidro temperado.

Retificadora de bordas nº 1 SY- 40 00-18

A. Princípio de funcionamento e características estruturais:

1. Este produto é utilizado para retificar vidro plano, incluindo retificação grosseira, retificação fina, chanframento superior, chanframento inferior, polimento de chanfro superior, polimento de chanfro inferior e polimento de borda plana, tudo em uma única operação. A base do motor da cabeça de retificação desliza utilizando trilhos-guia lineares duplos e acionamento por fuso de esferas duplo para alcançar uma velocidade de movimento estável, eliminar folgas, reduzir a resistência e o desgaste, garantir o posicionamento repetido e definir os parâmetros de processamento de uma só vez.

2. Este equipamento possui estrutura sólida, sistema de transmissão preciso e suave, sistema de controle avançado e poderosa capacidade de processamento. É adequado para o processamento de vidro artesanal, vidro para móveis, vidro para portas de box de banheiro sem moldura, vidro isolante arquitetônico e vidro laminado.

3. Toda a máquina de polimento de vidro adota controle por tela sensível ao toque PLC, regulação de velocidade por conversão de frequência e configuração de correção de posicionamento para garantir o paralelismo e a precisão diagonal do vidro polido.

4. O acionamento principal adota uma configuração de motor e redutor de frequência variável.

B. Principais parâmetros técnicos gerais da máquina de dupla face:

1. Tensão/frequência de operação: 380V/50Hz

2. Faixa de velocidade: 0,5 ～ 5,0 m/min

3. Dimensões mínimas do vidro processado: 400 × 400 mm

4. Largura máxima do vidro processado: 4000 mm

5. Espessura do vidro processado: 3~20mm

6. Retificação máxima da borda inferior: 3 mm (um lado)

7. Quantidade máxima de desbaste nos cantos: 3 mm

8. Potência total: 42,1 kW

9. Peso total: 7800 kg/7600 kg

D. Critérios de aceitação do equipamento

1. Requisitos de qualidade para o vidro a ser processado:

1) O erro de paralelismo do vidro plano não é superior a 3 mm.

2) O erro de espessura do vidro plano não é superior a 0,1 mm.

2. Critérios de aceitação do equipamento:

3) Erro de paralelismo relativo da aresta: ≤±0,2 mm/m;

4) Erro diagonal: ≤±0,5 mm/m;

5) A superfície de processamento do vidro é polida uniformemente;

E. Lista dos principais componentes:

1. As guias lineares e os fusos de esferas são da Taiwan TBI;

2. O motor da cabeça de moagem é Zhuoli;

3. A correia sincronizadora é fabricada na China;

4. Os interruptores fotoelétricos e os relés intermediários são da Omron;

5. O controlador programável selecionado foi o Delta.

6. A interface homem-máquina e o conversor de frequência são todos da Taiwan Delta;

7. O codificador rotativo é importado;

8. Os disjuntores e contatores são da Great Wall e da Chint.

9. A polia síncrona é feita de liga de alumínio super-resistente;

Mesa rotativa de ângulo reto SY- 4028

ilustrar

É composto por dois dispositivos: uma plataforma giratória em ângulo reto e uma seção de aceleração. A seção de aceleração é configurada da mesma forma que a plataforma giratória em ângulo reto.

O diagrama de layout está disponível em formato PDF.

1. O tamanho máximo do vidro deve ser 4000 * 2500 mm;

2. Após ser processado pela máquina superior, o vidro entra na plataforma giratória em ângulo reto;

3. Após a plataforma giratória em ângulo reto detectar que o copo começa a entrar, o conjunto transportador de rolos de borracha verde sobe e o rolo de borracha vermelho na figura transporta o copo. Quando o copo entra completamente na plataforma giratória em ângulo reto, um interruptor de detecção indica que o copo foi transportado. O conjunto transportador de rolos de borracha vermelho desce e o copo é transportado pela correia sincronizada. A correia sincronizada inicia o movimento e a direção de avanço do copo muda em 90 graus. A correia sincronizada transporta o copo para a máquina inferior.

Esta máquina é controlada por um microcontrolador PIC, que realiza a transmissão do vidro, o abaixamento pneumático dos rolos de borracha e a transmissão síncrona por correia para alterar a direção de deslocamento do vidro em sequência.

Parâmetros da máquina:

1. Dimensões da máquina: 4500 * 2600 mm

2. Especificações da chapa rotativa: máximo 2500*4000mm; mínimo 400*400mm

2. Velocidade de transferência: 1 a 3 peças por minuto

Configuração:

1. Rolo de borracha: Rolo de borracha virgem nacional

2 Correia síncrona Xangai

3 PLC Delta

4. Motor de transmissão: motor de frequência variável

Retificadora de bordas nº 2 SY-2500-18

A configuração e a estrutura são as mesmas da retificadora de bordas; o parâmetro máximo de processamento é de 2500 mm.
